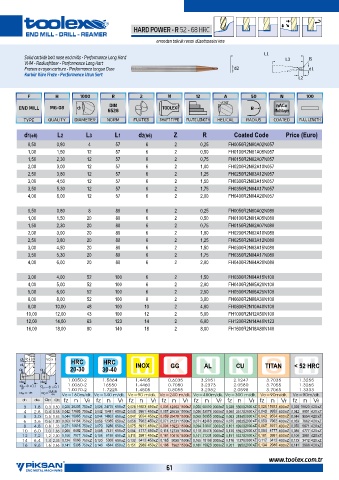

Page 70 - A9vbtxtc_9jk3vl_5b4.tmp.pdf

L1
L3 R
d2 d1
L2

°
30
d
1
SHAFT TYPE

d1(e8) L2 L3 L1 d2(h6) Z R Coated Code Price (Euro)
0,50 0,80 4 57 6 2 0,25 FH0050R2N00A02N057
1,00 1,50 12 57 6 2 0,50 FH0100R2N01A05N057
1,50 2,30 12 57 6 2 0,75 FH0150R2N02A07N057
2,00 3,00 12 57 6 2 1,00 FH0200R2N02A10N057
2,50 3,80 12 57 6 2 1,25 FH0250R2N03A12N057
3,00 4,50 12 57 6 2 1,50 FH0300R2N03A15N057
3,50 5,30 12 57 6 2 1,75 FH0350R2N04A17N057
4,00 6,00 12 57 6 2 2,00 FH0400R2N04A20N057

0,50 0,80 8 80 6 2 0,25 FH0050R2N00A02N080
1,00 1,50 20 80 6 2 0,50 FH0100R2N01A05N080
1,50 2,30 20 80 6 2 0,75 FH0150R2N02A07N080
2,00 3,00 20 80 6 2 1,00 FH0200R2N02A10N080
2,50 3,80 20 80 6 2 1,25 FH0250R2N03A12N080
3,00 4,50 20 80 6 2 1,50 FH0300R2N03A15N080
3,50 5,30 20 80 6 2 1,75 FH0350R2N04A17N080
4,00 6,00 20 80 6 2 2,00 FH0400R2N04A20N080

3,00 4,00 52 100 6 2 1,50 FH0300R2N04A15N100
4,00 5,00 52 100 6 2 2,00 FH0400R2N05A20N100
5,00 6,00 52 100 6 2 2,50 FH0500R2N06A25N100
6,00 8,00 52 100 8 2 3,00 FH0600R2N08A30N100
8,00 10,00 48 100 10 2 4,00 FH0800R2N10A40N100
10,00 12,00 43 100 12 2 5,00 FH1000R2N12A50N100
12,00 14,00 63 123 14 2 6,00 FH1200R2N14A40N123
16,00 18,00 80 140 18 2 8,00 FH1600R2N18A80N140

d 2 Vc x 0,8 Vc x 1 HRC HRC
TITAN
GG
< 52 HRC
CU
INOX
AL
d 1 P P M K N N S H
a a 20-30 30-40
p p
1.0050-2 1.5864 1.4405 0.6035 3.2151 2.1247 3.7035 1.3255
de de
a 0,1 1.0060-2 16580 1.4460 0.7080 3.2373 2.0580 3.7055 1.3265
p a p 0,1
ap 1.0070-2 1.7225 1.4505 0.8055 3.2382 2.0598 3.7065 1.3333
d 1
a e de a e de Vc=160m/dk. Vc=140 m/dk. Vc=90 m/dk. Vc=240 m/dk. Vc=480m/dk. Vc=300 m/dk. Vc=90m/dk. Vc=90m/dk.
d1 de ap ae fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf
3 1,8 0,3 0,50 0,026 28308 750xZ 0,026 24770 650xZ 0,028 15923 450xZ 0,035 42463 1500xZ 0,050 60000 3000xZ 0,038 530002000xZ 0,025 15923 400xZ 0,026 15923 420xZ
4 2,8 0,4 0,55 0,042 17693 750xZ 0,042 15481 650xZ 0,045 9951 450xZ 0,057 26539 1500xZ 0,056 53078 3000xZ 0,060 331702000xZ 0,040 9952 400xZ 0,042 9951 420xZ
5 3,0 0,5 0,83 0,044 16985 750xZ 0,044 14862 650xZ 0,047 9554 450xZ 0,059 25478 1500xZ 0,059 50955 3000xZ 0,063 318452000xZ 0,042 9554 400xZ 0,044 9554 420xZ
6 3,6 0,6 1,00 0,053 14154 750xZ 0,053 12385 650xZ 0,056 7962 450xZ 0,071 21231 1500xZ 0,071 42463 3000xZ 0,075 265352000xZ 0,050 7962 400xZ 0,053 7962 420xZ
8 4,8 0,8 1,33 0,071 10616 750xZ 0,070 9288 650xZ 0,075 5971 450xZ 0,094 15923 1500xZ 0,094 31847 3000xZ 0,101 199002000xZ 0,067 5971 400xZ 0,070 5971 420xZ
10 6,0 1,0 1,66 0,088 8492 750xZ 0,088 7431 650xZ 0,094 4777 450xZ 0,118 12739 1500xZ 0,118 25478 3000xZ 0,126 159232000xZ 0,084 4777 400xZ 0,088 4777 420xZ
12 7,2 1,2 2,00 0,106 7077 750xZ 0,105 6192 650xZ 0,113 3981 450xZ 0,141 10616 1500xZ 0,141 21231 3000xZ 0,151 132702000xZ 0,101 3981 400xZ 0,106 3981 420xZ
14 8,4 1,4 2,33 0,124 6066 750xZ 0,120 5308 650xZ 0,132 3412 450xZ 0,165 9099 1500xZ 0,165 18198 3000xZ 0,176 113702000xZ 0,117 3412 400xZ 0,123 3412 420xZ
16 9,6 1,6 2,66 0,141 5308 750xZ 0,140 4644 650xZ 0,151 2986 450xZ 0,188 7962 1500xZ 0,180 15923 3000xZ 0,201 99522000xZ 0,134 2986 400xZ 0,141 2986 420xZ
