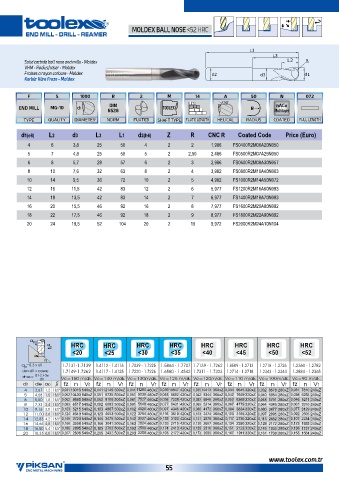

L1
L3
L2 R

d2 d3 d1

°
30
d
1

d1(e8) L2 d3 L3 L1 d2(h6) Z R CNC R Coated Code Price (Euro)
4 6 3,8 25 50 4 2 2 1,986 FS0400R2M06A20N050
5 7 4,8 25 50 5 2 2,50 2,486 FS0500R2M07A25N050
6 8 5,7 28 57 6 2 3 2,986 FS0600R2M08A30N057
8 10 7,6 32 63 8 2 4 3,982 FS0800R2M10A40N063
10 14 9,5 36 72 10 2 5 4,982 FS1000R2M14A50N072
12 16 11,5 42 83 12 2 6 5,977 FS1200R2M16A60N083
14 18 13,5 42 83 14 2 7 6,977 FS1400R2M18A70N083
16 20 15,5 46 92 16 2 8 7,977 FS1600R2M20A80N092
18 22 17,5 46 92 18 2 9 8,977 FS1800R2M22A90N092
20 24 19,5 52 104 20 2 10 9,972 FS2000R2M24A10N104

a p
Vc x 1
a HRC HRC HRC HRC HRC HRC HRC HRC
e P P P P H H H H
de <20 <25 <30 <35 <40 <45 <50 <52
a =0,3 x d1 1.7131-1.7139 1.4112 - 1.4116 1.7039 - 1.7225 1.5864 - 1.7707 1.7139 - 1.7262 1.8509 - 1.2713 1.2718 - 1.2726 1.2360 - 1.2782
p
1.7149-1.7262 1.4117 - 1.4125 1.7220 - 1.7226 1.6580 - 1.4542 1.7311 - 1.7323 1.2714 - 1.2718 1.2343 - 1.2344 1.2884 - 1.2365
= -2 xap Vc=150 m/dk. Vc=140 m/dk. Vc=130m/dk. Vc=125 m/dk. Vc=120m/dk. Vc=110 m/dk. Vc=100m/dk. Vc=90 m/dk.
d1 de ap fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf fz n Vf
4 3,67 1,2 18,5° 0,041 13016 540xZ 0,04112149 500xZ 0,041 11280 460xZ 0,03910847 420xZ 0,03510413 360xZ 0,034 9545 320xZ 0,032 8678 280xZ 0,031 7810 240xZ
5 4,58 1,5 18,5° 0,052 10430 540xZ 0,051 9735 500xZ 0,051 9039 460xZ 0,048 8692 420xZ 0,043 8344 360xZ 0,042 7649 320xZ 0,040 6954 280xZ 0,038 6258 240xZ
6 5,50 1,8 18,5° 0,062 8685 540xZ 0,062 8106 500xZ 0,061 7527 460xZ 0,058 7238 420xZ 0,052 6948 360xZ 0,050 6369 320xZ 0,048 5791 280xZ 0,046 5211 240xZ
8 7,33 2,4 18,5° 0,083 6517 540xZ 0,082 6083 500xZ 0,081 5648 460xZ 0,077 5431 420xZ 0,069 5214 360xZ 0,067 4779 320xZ 0,064 4345 280xZ 0,061 3910 240xZ
10 9,16 3,0 18,5° 0,103 5215 540xZ 0,103 4867 500xZ 0,102 4520 460xZ 0,097 4346 420xZ 0,086 4172 360xZ 0,084 3824 320xZ 0,080 3477 280xZ 0,077 3129 240xZ
12 11,00 3,6 18,5° 0,124 4343 540xZ 0,123 4053 500xZ 0,122 3764 460xZ 0,116 3619 420xZ 0,103 3474 360xZ 0,100 3185 320xZ 0,097 2895 280xZ 0,092 2605 240xZ
14 12,83 4,2 18,5° 0,145 3723 540xZ 0,144 3475 500xZ 0,142 3227 460xZ 0,135 3103 420xZ 0,121 2978 360xZ 0,117 2730 320xZ 0,113 2482 280xZ 0,107 2234 240xZ
16 14,66 4,8 18,5° 0,166 3258 540xZ 0,164 3041 500xZ 0,163 2824 460xZ 0,155 2715 420xZ 0,138 2607 360xZ 0,134 2390 320xZ 0,129 2172 280xZ 0,123 1955 240xZ
18 16,50 5,4 18,5° 0,186 2895 540xZ 0,185 2702 500xZ 0,183 2509 460xZ 0,174 2413 420xZ 0,155 2316 360xZ 0,151 2123 320xZ 0,145 1930 280xZ 0,138 1737 240xZ
20 18,33 6,0 18,5° 0,207 2606 540xZ 0,205 2432 500xZ 0,203 2258 460xZ 0,193 2172 420xZ 0,173 2085 360xZ 0,167 1911 320xZ 0,161 1738 280xZ 0,153 1564 240xZ
