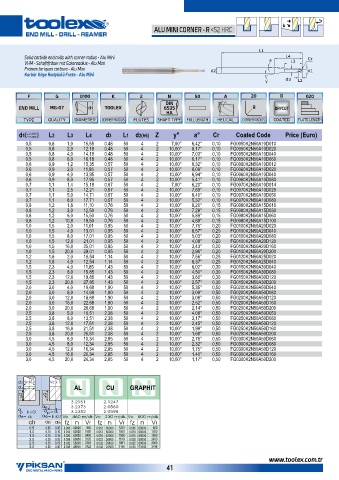

L1
L4
a L3 Cr
d2 d1
y d3 L2

30
°
d
1

d1 ± 0,003 L2 L3 L4 d3 L1 d2(h6) Z y° a° Cr Coated Code Price (Euro)
0,005
0,5 0,8 1,0 15,55 0,48 50 4 2 7,00° 6,42° 0,10 FG0050K2N50A10D010
0,5 0,8 2,0 12,18 0,48 50 4 2 10,00° 8,17° 0,10 FG0050K2N50A10D020
0,5 0,8 4,0 14,18 0,48 50 4 2 10,00° 7,03° 0,10 FG0050K2N50A10D040
0,5 0,8 6,0 16,18 0,48 50 4 2 10,00° 6,17° 0,10 FG0050K2N50A10D060
0,6 0,9 1,2 15,35 0,57 50 4 2 10,00° 6,32° 0,10 FG0060K2N50A10D012
0,6 0,9 2,0 11,95 0,57 50 4 2 10,00° 8,09° 0,10 FG0060K2N50A10D020
0,6 0,9 4,0 13,95 0,57 50 4 2 10,00° 6,94° 0,10 FG0060K2N50A10D040
0,6 0,9 8,0 17,95 0,57 50 4 2 10,00° 5,41° 0,10 FG0060K2N50A10D080
0,7 1,1 1,4 15,18 0,67 50 4 2 7,00° 6,20° 0,10 FG0070K2N50A10D014
0,7 1,1 2,5 12,21 0,67 50 4 2 10,00° 7,69° 0,10 FG0070K2N50A10D025
0,7 1,1 5,0 14,71 0,67 50 4 2 10,00° 6,40° 0,10 FG0070K2N50A10D050
0,7 1,1 8,0 17,71 0,67 50 4 2 10,00° 5,32° 0,10 FG0070K2N50A10D080
0,8 1,2 1,6 11,10 0,76 50 4 2 10,00° 8,20° 0,15 FG0080K2N50A15D016
0,8 1,2 3,0 12,50 0,76 50 4 2 10,00° 7,29° 0,15 FG0080K2N50A15D030
0,8 1,2 6,0 15,50 0,76 50 4 2 10,00° 5,89° 0,15 FG0080K2N50A15D060
0,8 1,2 10,0 19,50 0,76 50 4 2 10,00° 4,69° 0,15 FG0080K2N50A15D100
1,0 1,5 2,0 11,01 0,95 50 4 2 10,00° 7,75° 0,20 FG0100K2N50A20D020
1,0 1,5 4,0 13,01 0,95 50 4 2 10,00° 6,57° 0,20 FG0100K2N50A20D040
1,0 1,5 8,0 17,01 0,95 50 4 2 10,00° 5,03° 0,20 FG0100K2N50A20D080
1,0 1,5 12,0 21,01 0,95 50 4 2 10,00° 4,08° 0,20 FG0100K2N50A20D120
1,0 1,5 16,0 25,01 0,95 50 4 2 10,00° 3,43° 0,20 FG0100K2N50A20D160
1,0 1,5 20,0 29,01 0,95 50 4 2 10,00° 2,96° 0,20 FG0100K2N50A20D200
1,2 1,8 2,0 10,54 1,14 50 4 2 10,00° 7,56° 0,25 FG0120K2N50A25D020
1,2 1,8 4,0 12,54 1,14 50 4 2 10,00° 6,37° 0,25 FG0120K2N50A25D040
1,5 2,3 4,0 11,85 1,43 50 4 2 10,00° 6,02° 0,30 FG0150K2N50A30D040
1,5 2,3 8,0 15,85 1,43 50 4 2 10,00° 4,50° 0,30 FG0150K2N50A30D080
1,5 2,3 12,0 19,85 1,43 50 4 2 10,00° 3,60° 0,30 FG0150K2N50A30D120
1,5 2,3 20,0 27,85 1,43 50 4 2 10,00° 2,57° 0,30 FG0150K2N50A30D200
2,0 3,0 4,0 10,68 1,90 50 4 2 10,00° 5,35° 0,50 FG0200K2N50A50D040
2,0 3,0 8,0 14,68 1,90 50 4 2 10,00° 3,09° 0,50 FG0200K2N50A50D080
2,0 3,0 12,0 18,68 1,90 50 4 2 10,00° 3,06° 0,50 FG0200K2N50A50D120
2,0 3,0 16,0 22,68 1,90 50 4 2 10,00° 2,52° 0,50 FG0200K2N50A50D160
2,0 3,0 20,0 26,68 1,90 50 4 2 10,00° 2,14° 0,50 FG0200K2N50A50D200
2,5 3,8 5,0 10,51 2,38 50 4 2 10,00° 4,08° 0,50 FG0250K2N50A50D050
2,5 3,8 8,0 13,51 2,38 50 4 2 10,00° 3,17° 0,50 FG0250K2N50A50D080
2,5 3,8 12,0 17,51 2,38 50 4 2 10,00° 2,45° 0,50 FG0250K2N50A50D120
2,5 3,8 16,0 21,51 2,38 50 4 2 10,00° 1,99° 0,50 FG0250K2N50A50D160
2,5 3,8 20,0 25,51 2,38 50 4 2 10,00° 1,68° 0,50 FG0250K2N50A50D200
3,0 4,5 6,0 10,34 2,85 50 4 2 10,00° 2,76° 0,50 FG0300K2N50A50D060
3,0 4,5 8,0 12,34 2,85 50 4 2 10,00° 2,32° 0,50 FG0300K2N50A50D080
3,0 4,5 12,0 16,34 2,85 50 4 2 10,00° 1,75° 0,50 FG0300K2N50A50D120
3,0 4,5 16,0 20,34 2,85 50 4 2 10,00° 1,40° 0,50 FG0300K2N50A50D160
3,0 4,5 20,0 24,34 2,85 50 4 2 10,00° 1,17° 0,50 FG0300K2N50A50D200

d2 Vc x 0,8 Vc x 1
CU
AL
GRAPHIT
d1 N N N
a a
p p
3.2151 2.1247
a a e 3.2373 2.0580
p a =d 1 3.2382 2.0598
p
a e = d1 a e 0,1 Vc=460 m/dk. Vc=230 m/dk. Vc=500 m/dk.
d1 ap ae fz n Vf fz n Vf fz n Vf
0.5 0.05 0.05 0.008 60000 960 0.010 60000 1200 0.005 60000 600
1.0 0.10 0.10 0.014 60000 1680 0.013 60000 1560 0.010 60000 1200
1.5 0.15 0.15 0.020 60000 2400 0.016 49000 1568 0.015 60000 1800
2.0 0.20 0.20 0.026 60000 3120 0.022 36800 1619 0.020 60000 2400
2.5 0.25 0.25 0.032 58800 3763 0.032 29400 1881 0.025 60000 3000
3.0 0.30 0.30 0.038 49000 3724 0.044 24500 2156 0.030 53300 3198
